根據IEC 60384-14,安規電容器分為X電容和Y電容。X電容是指跨與L-N之間的電容器;Y電容是指跨與L-G/N-G之間的電容器。

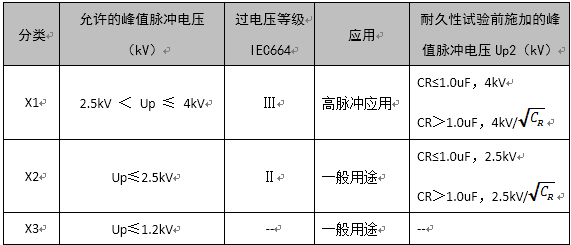

X電容根據安全等級，X電容可以分為3類：

X電容一般都標有安全認證標志和耐壓[**]C250V或[**]C275V字樣，但從上表中可以看到，其真正的直流耐壓高達至少2500V（X2）以上。所以使用的時候不要隨意使用標稱耐壓[**]C250V或者DC400V之類的的普通電容來代用。
通常，X電容多選用紋波電流比較大的聚脂薄膜類電容。這種類型的電容體積較大，但其允許瞬間充放電的電流也很大，而其內阻相應較小。普通電容紋波電流的指標都很低，動態內阻較高。用普通電容代替X電容，除了電容耐壓無法滿足標準之外，紋波電流指標也難以符合要求。
根據實際需要，X電容的容值允許比Y電容的容值大。但此時必須在X電容的兩端并聯一個安全電阻，防止拔掉電源線時由于該電容的放電過程太慢而致電源線插頭長時間帶電。安全標準規定，當正在工作之中的機器電源線被拔掉時，在兩秒鐘內，電源線插頭兩端帶電的電壓（或對地電位）必須小于原來額定工作電壓的30%。
Y電容可以分為4類：

Y電容外觀多為橙色或藍色，一般都標有安全認證標志（如UL、CS[**]等標識）和耐壓[**]C250V或[**]C275V字樣。然而，從上表可以看到，其真正的直流耐壓高達5000V（Y2）以上。必須強調，Y電容不得隨意使用標稱耐壓[**]C250V或者DC400V之類的普通電容來代用。
Y電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。一般情況下，工作在亞熱帶的機器,要求對地漏電電流不能超過0.7m[**]；工作在溫帶機器，要求對地漏電電流不能超過0.35m[**]。因此，Y電容的總容量一般都不能超過4700PF（472）。
Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。
Y1屬于雙絕緣Y電容，用于跨接一二次側；Y2則屬于基本單絕緣Y電容，用于跨接一次側對地保護即FG線。

X電容、Y電容選型
根據自己產品環境的峰值脈沖電壓選擇分類，確定使用X1、X2、X3、Y1、Y2、Y3、Y4。
容量上，X電容沒有具體的計算公式，前期選擇都是依據經驗值，后期在實際測試中，根據測試結果做適當?shù)恼{整。
X電容經驗：若電路采用兩級EMI，則前級選擇0.47uF，后級采用0.1uF電容。若為單級EMI，則選擇0.47uF電容。（電容的容量大小跟電源功率沒有直接關系）
Y電容容量選擇：工作在亞熱帶的機器,要求對地漏電電流不能超過0.7m[**];工作在溫帶的機器,要求對地漏電電流不能超過0.35m[**]。因此,Y電容的總容量一般都不能超過4700PF（472）。
對于一般場合，X電容可以直接使用X2，0.47uF，300V[**]C；Y電容直接使用Y1，2.2nF或者3.3nF。
